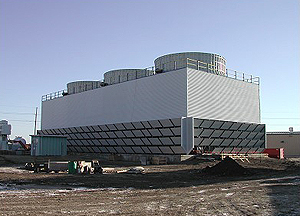

XR400钢结构逆流式工业型冷却塔
雪人XR400系列钢结构冷却塔，用于化工厂、电厂等循环水流量较大的场合。惠州雪人的XR400系列冷却塔，比国内同行的产品更先进，更美观。
XR400钢结构逆流式工业型冷却塔技术参数：
| 型号 | 流量 m3/h |
外形尺寸 | 进水管 | 出水管 | ||||
| 长L | 宽W | 进水高H0 | 平台高H1 | 总高H | ||||
| XR400-800 | 800 | 7100 | 7100 | 4340 | 6390 | 8890 | DN400 | DN400 |
| XR400-1000 | 1000 | 8000 | 8000 | 4520 | 5620 | 9120 | DN500 | DN500 |
| XR400-1200 | 1200 | 9100 | 9100 | 5130 | 6330 | 9120 | DN500 | DN500 |
| XR400-1500 | 1500 | 9800 | 9800 | 5330 | 6530 | 9530 | DN600 | DN600 |
| XR400-2000 | 2000 | 11400 | 11400 | 5690 | 6890 | 9890 | DN700 | DN700 |
| XR400-2500 | 2500 | 12600 | 12600 | 6050 | 7350 | 10550 | DN800 | DN800 |
| XR400-3000 | 3000 | 13800 | 13800 | 6050 | 7350 | 11050 | DN900 | DN900 |
| XR400-3500 | 3500 | 15000 | 15000 | 6750 | 8250 | 11950 | DN900 | DN900 |
| 型号 | 进塔水压 ×104Pa |
电机功率 （KW） |
风机直径 （mm） |
传动方式 | 风机转速 rpm |
噪音 dB(A) |
净重 t |
运行重 t |
| XR400-800 | 1.5 | 30 | 5000 | 轴+齿轮 | 200 | 72.0 | 7.0 | 16.5 |
| XR400-1000 | 1.5 | 37 | 5500 | 轴+齿轮 | 165 | 13.0 | 11.5 | 26.0 |
| XR400-1200 | 1.5 | 55 | 6000 | 轴+齿轮 | 165 | 73.0 | 15.2 | 28.0 |
| XR400-1500 | 1.5 | 75 | 7000 | 轴+齿轮 | 165 | 74.0 | 17.6 | 33.5 |
| XR400-2000 | 1.5 | 90 | 7000 | 轴+齿轮 | 149 | 74.5 | 22.5 | 43.0 |
| XR400-2500 | 1.5 | 110 | 8000 | 轴+齿轮 | 149 | 74.5 | 27.0 | 51.0 |
| XR400-3000 | 1.5 | 132 | 8500 | 轴+齿轮 | 149 | 74.5 | 37.0 | 60.5 |
| XR400-3500 | 1.5 | 160 | 8500 | 轴+齿轮 | 149 | 74.5 | 38.5 | 70.0 |
XR400钢结构逆流式工业型冷却塔基础尺寸：
| 型号 | 外形尺寸（mm） | |||
| 长L | 宽W | A | B | |
| XR400-800 | 7100 | 7100 | 1775 | 1000 |
| XR400-1000 | 8000 | 8000 | 2000 | 1000 |
| XR400-1200 | 9100 | 9100 | 2275 | 1000 |
| XR400-1500 | 9800 | 9800 | 2450 | 1000 |
| XR400-2000 | 11400 | 11400 | 2850 | 1000 |
| XR400-2500 | 12600 | 12600 | 3150 | 1500 |
| XR400-3000 | 13800 | 13800 | 3450 | 1500 |
| XR400-3500 | 15000 | 15000 | 3750 | 1500 |
XR400钢结构逆流式工业型冷却塔材质表：
| 零部件名称 | 材质 |
| 风筒 | 玻璃钢 |
| 风机 | 玻璃钢 |
| 扶梯 | 热浸镀锌钢 |
| 顶板 | 热浸镀锌钢 |
| 收水器 | PVC |
| 播水系统 | PVC管或缠绕玻璃钢管 |
| 填料 | PVC |
| 侧板 | 玻璃钢 |
| 隔板 | 玻璃钢 |
| 挡风墙 | 玻璃钢 |
| 百叶窗 | 玻璃钢 |
| 水池 | 钢筋混凝土 |
| 框架 | 热浸镀锌钢 |
