闭式冷却塔恒温恒压物联网智能PLC远程控制系统

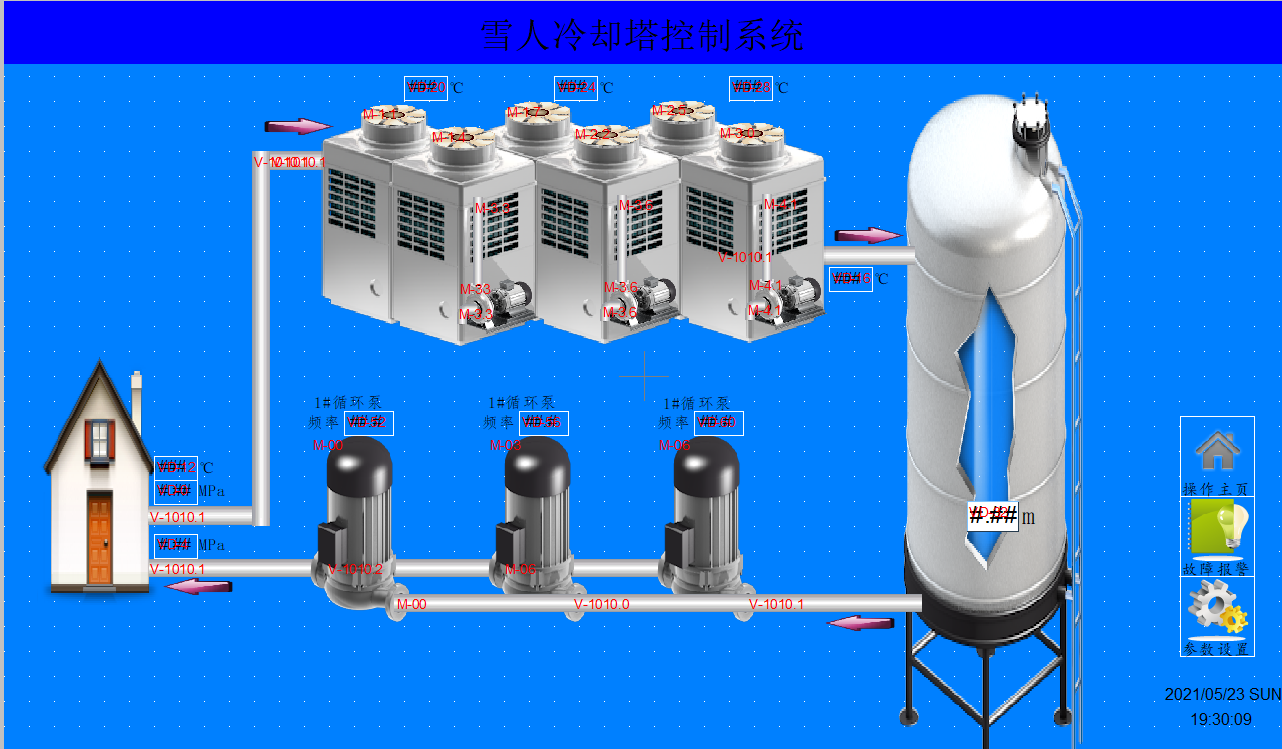

1

冷却水供水回水温度压力

显示进入车间的冷却水温度压力以及车间返回的冷却水的温度和压力

2

循环泵

显示循环泵的运行状态和频率反馈

3

膨胀水箱

显示水箱液位状态

4

冷却塔出水温度

经过冷却塔降温后的冷却水温度

5

冷却塔风机

显示冷却塔风机的运行状态

6

喷淋泵

显示喷淋泵的运行状态

7

菜单栏

可切换到不同界面

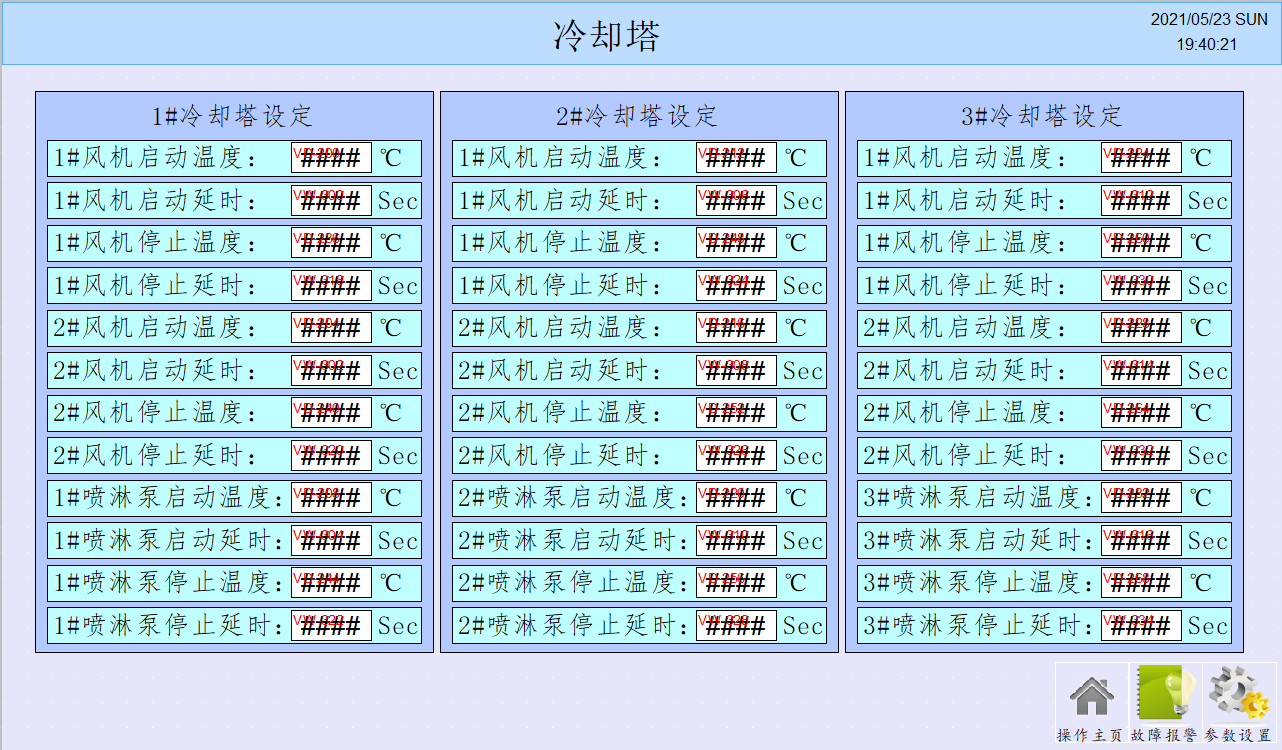

1

风机启动温度

冷却塔出水温度≥该设定温度延时后启动风机

2

风机启动延时

温度调节满足后延时启动风机的时间

3

风机停止温度

冷却塔出水温度≤该设定温度延时后停止风机

4

风机停止延时

温度调节满足后延时停止风机的时间

5

喷淋泵启动温度

当两台风机启动后，温度≥该设定温度延时后启动喷淋泵

6

喷淋泵启动延时

温度调节满足后延时启动喷淋泵的时间

7

喷淋泵停止温度

冷却塔出水温度≤该设定温度延时后停止喷淋泵

8

喷淋泵停止延时

温度调节满足后延时停止喷淋泵的时间

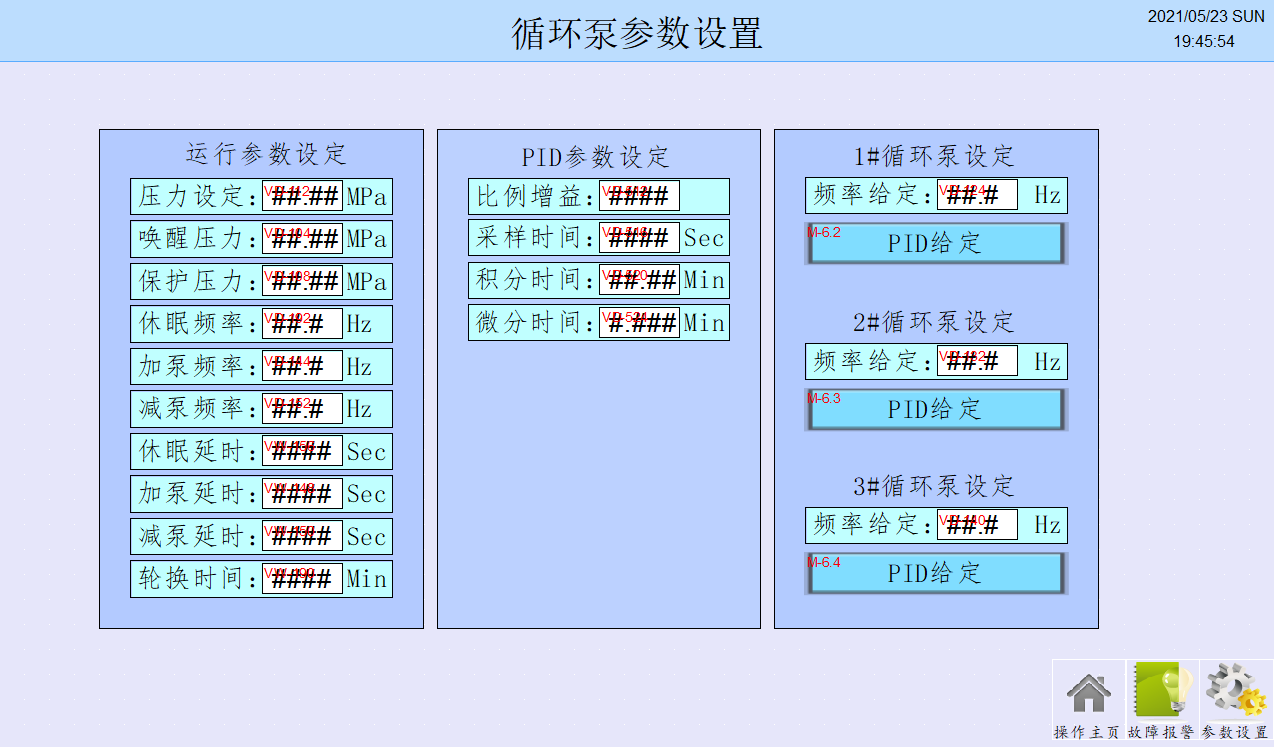

1

设定压力

系统运行需要维持的压力

2

唤醒压力

压力低于唤醒压力时启动循环泵

3

保护压力

压力高于该设定压力值时强制停止循环泵

4

休眠频率

频率低于该频率时，延时后停止运行

5

加泵频率

当频率≥加泵频率时，延时后增加一台循环泵

6

减泵频率

循环泵运行数量≥2，频率≤休眠频率时，延时停止一台循环泵

7

休眠延时

只有一台泵运行时，频率低于休眠频率延时时间

8

加泵延时

当前频率≥加泵频率增加一台循环泵的延时时间

9

减泵延时

当前频率≤减泵频率减少一台循环泵的延时时间

10

轮换时间

循环泵连续运行时间＝轮换时间后，自动切换到下一台循环泵

11

PID参数设定

请参照PID算法

12

频率给定

此处可以收到设置固定频率，也可以设置成PID自动调节频率
